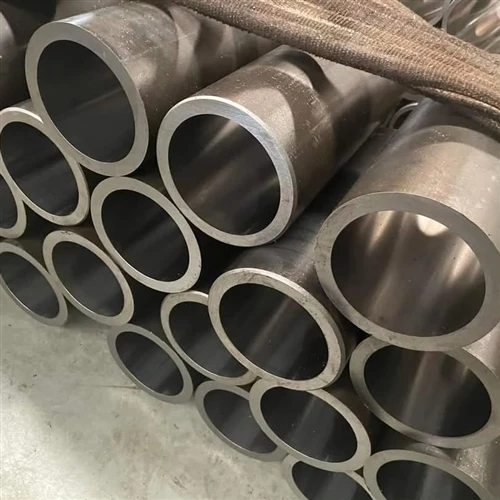

EN 10305-1 C45E honed tiwb dur di-dorMae'n diwb trachywiredd wedi'i dynnu'n oer mewn cyfrwng-gradd carbon C45E (deunydd rhif 1.1191) y mae ei dyllu wedi'i orffen trwy honing i ID goddefgarwch H8-H9 a garwedd arwyneb Ra 0.2-0.4 um, felly mae'n barod i'w ymgynnull fel casgen silindr hydrolig neu niwmatig. Y rhif sy'n pennu trwch eich wal yw'r cynnyrch rydych chi'n ei ddylunio i - 340 MPa yn y cyflwr +N, tua 420 MPa yn +SR, a 490 MPa neu fwy yn +QT - nid un gwerth sefydlog. Mae'r dudalen hon yn ymdrin â'r radd, y fanyleb turio a'r penderfyniadau archebu sy'n gwahanu casgen gywir oddi wrth un a wrthodwyd.
A c45e honed tiwbyn gydran orffenedig, nid gradd dur. Dim ond hanner y fanyleb yw'r metel sylfaen - C45E, rhif deunydd 1.1191 -; yr hanner arall yw'r turio gorffenedig. Mae dau diwb o gemeg union yr un fath ond ansawdd hogi gwahanol yn ymddwyn fel gwahanol gynhyrchion ar yr un silindr, oherwydd bod y sêl yn rhedeg yn erbyn y turio, nid yn erbyn y dystysgrif. Felly diffinnir y rhan gan bedwar penderfyniad annibynnol: y safon (EN 10305-1:2016, neu EN 10305-4:2016 ar gyfer systemau pŵer hydrolig), y radd (C45E), y cyflwr dosbarthu, a'r fanyleb turio (goddefgarwch ID, garwedd, sythrwydd).
Cyflenwadau pibell GNEEtiwb honed c45e ar gyfer silindr hydroligceisiadau ar draws diamedrau allanol hyd at 380 mm (14.96 modfedd) a hyd at 12 m (39 tr), gyda thystysgrifau deunydd EN 10204 3.1 ac archwiliad trydydd parti ar gais. Anfonwch eich ID x wal, cyflwr dosbarthu a maint am ddyfynbris.Gofynnwch am ddyfynbris gyda'ch ID x wal a Ra.
Manylebau Technegol
| Paramedr | Gallu |
|---|---|
| Rhif gradd / deunydd | C45E / 1.1191 (CK45, AISI 1045, JIS S45C, GB 45#) |
| Safonol | EN 10305-1:2016 (trachywiredd di-dor wedi'i dynnu'n oer); EN 10305-4: 2016 ar gyfer systemau pŵer hydrolig |
| Diamedr y tu allan (OD) | Hyd at 380 mm (14.96 i mewn); llwybr turio mwy i EN 10297-1 |
| Diamedr mewnol (ID) | 20-400 mm (0.79-15.75 i mewn) |
| Trwch wal | 2-40 mm (0.08-1.57 i mewn), nodweddiadol 3-25 mm |
| Hyd | Hyd at 12 m (39 tr); yn hwy trwy gytundeb |
| ID goddefgarwch | ISO H8 rhagosodedig; H9 ar gael; H7 ar gyfer silindrau servo |
| Garwedd diflas (Ra) | 0.2-0.4 um honed; 0.2 um neu well gan SRB |
| Syth | Llai na neu'n hafal i 0.5 mm/m (0.5 mm fesul 1000 mm); 0.3 mm/m ar gais |
| Amod cyflenwi C45E | +C, +LC, +SR, +A, +N; + QT trwy gytundeb ar wahân |
| Ardystiad | EN 10204 3.1 tystysgrif deunydd; -archwiliad trydydd parti (SGS / BV / TUV) ar gael |
Y turio gorffenedig yw ail hanner y fanyleb. Mae C45E honed tiwb ID goddefgarwch H8 H9 yw'r paru rhagosodedig (safon H8, H9 dewisol, H7 ar gyfer servo silindrau), y C45E honed tiwb Ra 0.2-0.4 um gorffeniad yn cael ei gyflawni gan honing, SRB cyrraedd Ra 0.2 um neu well, a sythder tiwb honed C45E yn cael ei ddal i lai na neu'n hafal i 0.5 mm/m.
Cyfansoddiad Cemegol
Mae cyfansoddiad cemegol C45E yn dilyn EN 10305-1:2016 Tabl 5 (dadansoddiad cast, E{-gradd). Carbon ar 0.42-0.50% yw'r hyn sy'n gwneud gwres C45E- yn cael ei drin - a'r hyn sy'n gorfodi cynhesu pan fydd y gasgen yn cael ei weldio. Mae ffosfforws a sylffwr yn cael eu tynhau yn yr E-radd ar gyfer cysondeb swp.
| Elfen | C45E (1.1191) mun | C45E (1.1191) max |
|---|---|---|
| carbon (C) | 0.42 | 0.50 |
| silicon (Si) | 0.15 | 0.40 |
| Manganîs (Mn) | 0.50 | 0.80 |
| Ffosfforws (P) | - | 0.030 |
| sylffwr (S) | 0.020 | 0.035 |
| Cromiwm + Molybdenwm + Nicel | - | 0.63 |
Priodweddau Mecanyddol
Mae priodweddau mecanyddol C45E yn ôl cyflwr danfon yn dilyn EN 10305-1:2016 Tabl 6. Mae'r amodau gweithio oer (+C, +LC, +SR, +A) wedi'u dyfynnu ar gyfer isafswm cryfder tynnol ac ehangiad; mae'r safon yn deillio Rp0.2 o Rm yn ôl fformiwla, felly nid yw llawr cynnyrch sengl wedi'i osod mewn tabl ar gyfer y cyflyrau hynny. Dim ond +N sy'n rhoi ReH sefydlog, sef llinell sylfaen dyluniad y gasgen. +Nid yw gwerthoedd QT yn y tabl safonol a rhaid i'r prynwr eu pennu.
| Amod danfon | Rm tynnol (MPa) | Cynnyrch ReH / Rp0.2 (MPa) | Elongation A (%) |
|---|---|---|---|
| +C (tynnu oer, caled) | Yn fwy na neu'n hafal i 720 | yn deillio o Rm | Yn fwy na neu'n hafal i 4 |
| + LC (gweithio ysgafn yn oer) | Yn fwy na neu'n hafal i 670 | yn deillio o Rm | Yn fwy na neu'n hafal i 6 |
| +SR (llai o straen) | Mwy na neu'n hafal i 600 | yn deillio o Rm (tua 420 yn ymarferol) | Yn fwy na neu'n hafal i 15 |
| +A (annealed) | Yn fwy na neu'n hafal i 510 | yn deillio o Rm | Yn fwy na neu'n hafal i 20 |
| + N (wedi'i normaleiddio) | 540-720 | ReH Yn fwy na neu'n hafal i 340 | Yn fwy na neu'n hafal i 18 |
| + QT (wedi'i ddiffodd a'i dymheru) | archeb-penodedig (nodweddiadol 700-850) | archeb-penodedig (nodweddiadol Yn fwy na neu'n hafal i 490) | archeb-penodedig |
Amod Cyflwyno a'r Nifer Sy'n Penderfynu Eich Dyluniad
Yr un rhif sy'n penderfynu ar wal eich casgen yw'r cynnyrch rydych chi'n bwriadu ar ei gyfer, ac mae'r rhif hwnnw'n cael ei osod gan yr amod danfon - nid gan enw'r radd. Ar gyfer casgen C45E y lloriau ymarferol yw:+ N wedi'i normaleiddio, ReH 340 MPa(mwyaf cyffredin, y llinell sylfaen safonol);Lleddfu +SR straen-, tua 420 MPa(straen gweddilliol is, yn haws i'w weldio); a+ QT wedi'i ddiffodd a'i dymheru, 490 MPa neu fwy(tyllu{0}}dyletswydd trwm, wedi'u harchebu ar wahân). Mae'r lledaeniad yn bwysig mewn arian: ar yr un wal, mae symud o +N i +QT yn codi'r pwysau derbyniol tua 44% (490 wedi'i rannu â 340). Mae dyfynnu gwerth sengl - er enghraifft cymryd y llawr tynnol +N o 540 MPa a'i alw'n y cynnyrch - yn gorddatgan capasiti tua 59% a dyma achos unigol mwyaf cyffredin casgen rhy fach. Nodwch yr amod ar y gorchymyn, yna cynlluniwch i'w gynnyrch.
Cymhariaeth Gradd - C45E yn erbyn E355 yn erbyn 42CrMo4
Mae penderfyniad ymarferol tiwb hogi C45E vs E355 yn dibynnu ar gynnwys carbon a weldadwyedd: C45E yw'r dewis carbon gwres -cyfrwng y gellir ei drin, E355 yw'r dewis carbon isel y gellir ei weld.
| Eiddo | C45E (1.1191) | E355 (1.0580) | 42CrMo4 (1.7225) |
|---|---|---|---|
| Dosbarth carbon | Canolig (0.42-0.50%) | Isel (tua 0.18-0.22%) | Aloi canolig (tua 0.38-0.45% + Cr Mo) |
| + N cynnyrch (MPa) | 340 | 355 | nid -diwb manwl gywir |
| Gellir trin gwres? | Oes (Q+T, sefydlu) | Nac ydw | Ie (trwy -galedu) |
| Weldable heb gynhesu ymlaen llaw? | Na (cynheswch 150-250 C) | Yn gyffredinol ie | Na (cynhesu uwch) |
| Defnydd nodweddiadol | Gwisgwch rannau, bores caledu | Casgenni wedi'u weldio, ysgafnach | Trwm{0}}dyletswydd, cryfder uchel |
Dewis y Radd Cywir a Gorffen
C45E vs AISI 1045 vs E355 - pa faril dur
| Gradd | Pryd i ddewis | Llwybr safonol |
|---|---|---|
| C45E / 1.1191 | Angen ymwrthedd traul a chaledu peiriannu postio; pwysau canolig; weldadwy gyda rhagboethi | EN 10305-1: 2016 (hefyd EN 10305-4 ar gyfer systemau hydrolig) |
| AISI 1045 | Yr un dur, archeb brynu benodol UD neu lwybr ASTM | ASTM A519 1045 (gweler A519 1045 tiwb hogi) |
| E355 / 1.0580 | Blaenoriaethu weldadwyedd a phwysau is; dim angen caledu | EN 10305-1:2016 (hefyd EN 10305-4) |
Lle mae angen cryfder uwch, symudwch i tiwb hogi 42CrMo4 / AISI 4140 yn hytrach na thros-gan nodi C45E.
Honed yn erbyn SRB - yn dewis y gorffeniad turio
Mae'r ddau yn gorffen y turio i oddefiant manwl gywir. Mae'r dewis tiwb honed vs tiwb SRB yn cael ei yrru gan fath sêl, cyfaint a chost, nid gan "well" syml - mae'r rhan fwyaf o brynwyr yn derbyn naill ai ar yr amod bod y goddefgarwch ID a Ra yn cael eu bodloni. Mae Honing yn tynnu deunydd gyda cherrig ac yn rhoi Ra 0.2-0.4 um gyda deor croes sy'n cadw iraid; Mae sgiffiau a rholer SRB yn-llosgi, yn gweithio-yn caledu'r wyneb ac yn cyrraedd Ra 0.2 um neu well.
Ceisiadau
Mae tiwb hogi C45E wedi'i nodi lle bynnag y mae'n rhaid i gasgen silindr gorffenedig sy'n barod i ymgynnull gario pwysau cymedrol i uchel, llwytho sioc a chylchoedd strôc hir heb ddiflas eilaidd. Mae pum grŵp cais yn cwmpasu'r rhan fwyaf o orchmynion:
Casgenni Silindr Hydrolig
Y defnydd pennaf. Mae casgen honedig C45E yn cario'r turio, yr arwyneb rhedeg morloi a'r ffin bwysau mewn un silindrau symudol, amaethyddol a diwydiannol wedi'u tynnu'n oer, wedi'u gorffen - fel ei gilydd.
Casgenni Silindr Niwmatig
Pwysedd is na hydroleg, ond yr un gofyniad gorffeniad: tylliad glân wedi'i ddeor y mae'r sêl yn ei dracio heb sgorio. C45E yn + N neu +SR yw'r rhagosodiad.
Silindrau Offer Symudol ac Adeiladu
Mae angen casgenni sy'n gwrthsefyll tolcio, traul a llwythi ochr ar gloddwyr, llwythwyr, craeniau a thryciau dympio. Mae C45E yn +N neu +QT yn rhoi'r ymyl; llwybr turio mwy i EN 10297-1.
Gwasg Diwydiannol a Chwistrellu-Peiriannau Silindrau
Mae cyfrif beiciau uchel a strociau hir yn gofyn am dwll gyda geometreg sefydlog. Mae'r gorffeniad hogi yn cadw cywasgu sêl yn rhagweladwy dros filiynau o gylchoedd.
Llwyth Peiriannu-Cludiant Rhannau
Y tu hwnt i silindrau, mae tiwb manwl C45E yn cael ei droi'n siafftiau, bushings, pistons a bariau canllaw - unrhyw ran sy'n cael ei beiriannu ac yna'n caledu.
Prawf ac arolygu

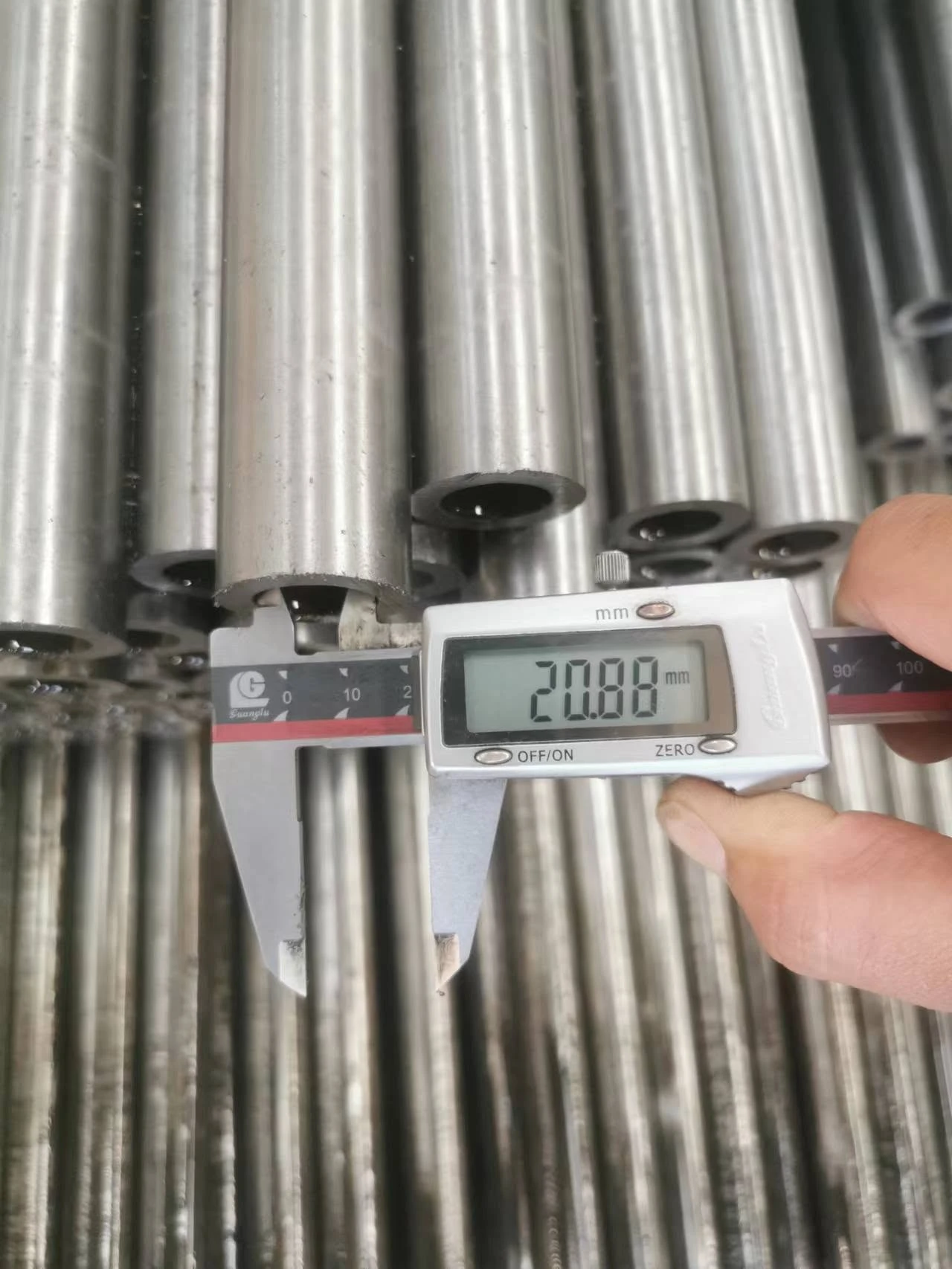

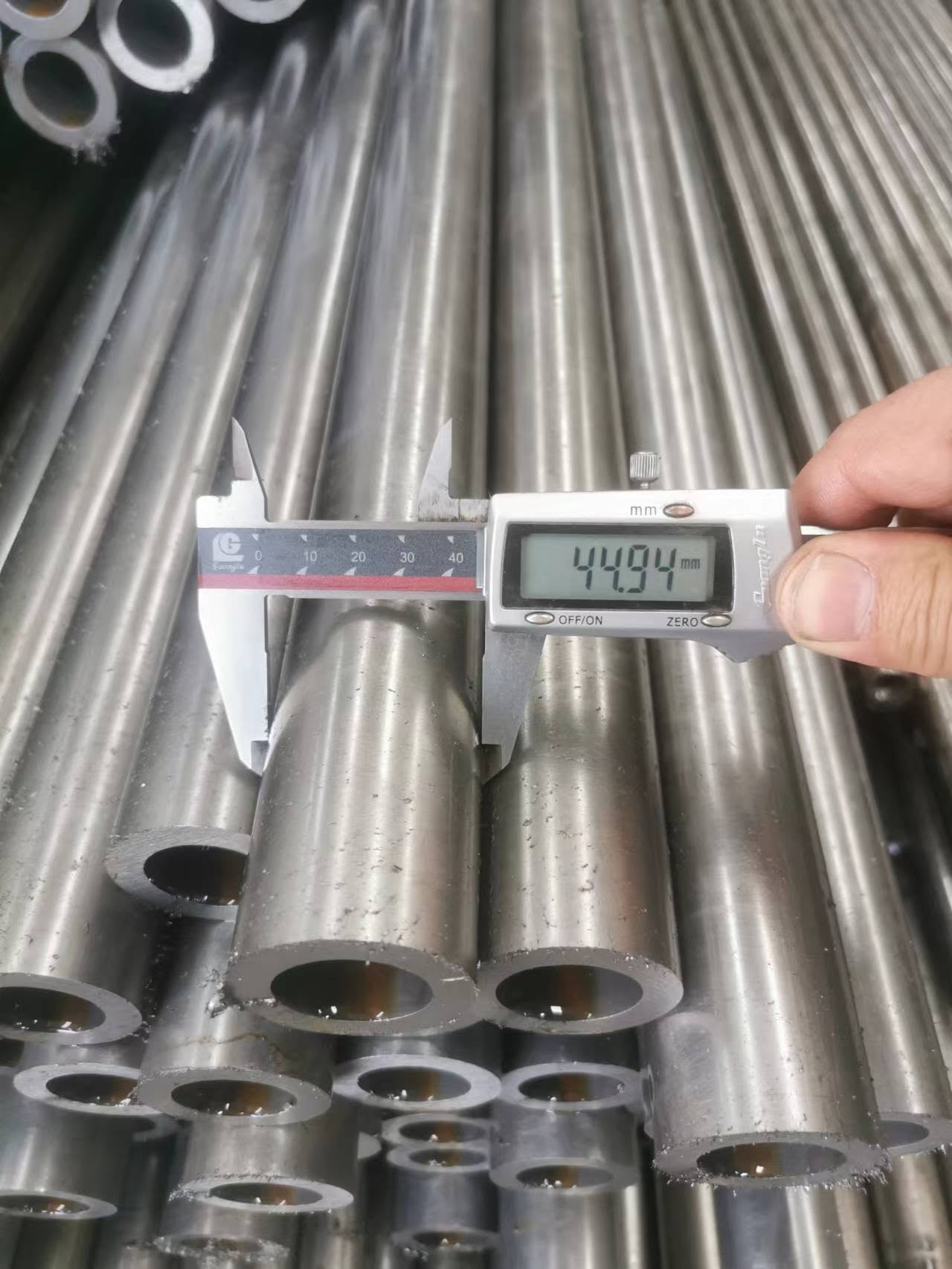

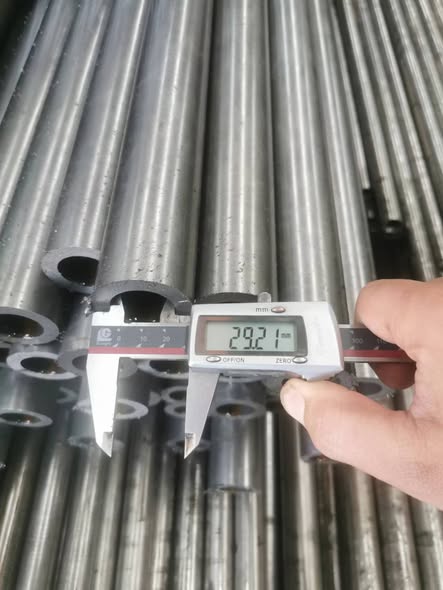

Arolygiad dimensiwn.Mae OD, wal, goddefgarwch ID (H8-H9) a sythrwydd yn cael eu gwirio yn erbyn yr Opsiwn a archebwyd; mae'r turio'n cael ei fesur ar sawl pwynt ar ei hyd.
Arwynebedd a garwedd.Mae Bore Ra yn cael ei wirio gyda phroffiliomedr; mae'r groeslinelliad ac absenoldeb sgorio yn cael eu harolygu'n weledol.
Gwirio mecanyddol.Mae tynnol ac, ar gyfer +N, cynnyrch yn cael eu cadarnhau gan y gwres; gellir gwirio caledwch ar +QT.
Profion nad ydynt yn ddinistriol.Cymhwysir profion cyfredol Eddy neu ultrasonic fesul EN 10305-4 ar gyfer systemau hydrolig (ac ar gais am Ran 1); Mae tystysgrifau EN 10204 3.1 gyda phob rhagbrawf.
Glanweithdra a chadwraeth.Mae'r turio'n cael ei lanhau, ei olew a'i gapio i amddiffyn yr arwyneb gorffenedig wrth ei gludo.
Anfonwch eich ID x wal, cyflwr cyflwyno (+ N / + SR / + QT), goddefgarwch ID a Ra - bydd ein tîm technegol yn cadarnhau'r fanyleb yn erbyn EN 10305-1:2016 (neu EN 10305-4:2016) ac yn dychwelyd dyfynbris gydag amser arweiniol o fewn 24 awr.Cysylltwch â GNEE Pipe heddiw.
Pam Ffynhonnell C45E Honed Tube o GNEE Pipe
Fel cyflenwr tiwb hogi C45E, roedd llongau GNEE Pipe yn cario-casgenni parod o un system ansawdd yn hytrach na brocera stoc cymysg.
Un dur, llawer o safonau.Rydym yn cyflenwi C45E / CK45 / AISI 1045 / 1.1191 i EN 10305 - 1, EN 10305-4, ASTM A519 a GB / T 3639 o un system ansawdd, felly mae eich archebion traws-safonol yn aros yn gyson.
Tyllu{0}}casgenni parod.H8-H9, Ra 0.2-0.4 um, sythrwydd llai na neu'n hafal i 0.5 mm/m, gyda thystysgrifau EN 10204 3.1 ac arolygiad trydydd parti (SGS / BV / TUV) ar gais.
Cyflenwad allforio profedig.Mae GNEE yn gwasanaethu 160+ cwsmeriaid ar draws marchnadoedd hydrolig, symudol-cyfarpar a diwydiannol o Tianjin, gyda pheiriannu a chadwedigaeth integredig.
Dyfynnu technegol.Anfon ID x wal, cyflwr cyflwyno a Ra; mae ein tîm yn dychwelyd -dyfynbris wedi'i gadarnhau gydag amser arweiniol, ac yn nodi - camgymhariadau blwyddyn a chyflwr safonol cyn iddynt gael eu gwrthod.
FAQ
Beth yw tiwb dur di-dor hogi EN 10305-1 C45E?
Mae'n diwb dur manwl gywir wedi'i dynnu'n oer mewn-gradd carbon C45E canolig (deunydd rhif 1.1191) y mae ei dyllu wedi'i hogi neu sgifio a'i rholio-wedi'i losgi i oddefiant ID gorffenedig o H8 i H9 a garwedd arwyneb o Ra 0.2 i 0.4 um, felly mae'n cyrraedd yn barod i gydosod silindr niwmatig fel silindr hydrolig heb fargen eilaidd.
A yw C45E yr un peth â CK45, 1045 ac 1.1191?
Ydyn - maent yr un 1.1191 dur o dan enwau safonol gwahanol. C45E yw'r radd EN gyfredol, CK45 (neu Ck45) yw'r enw DIN Almaeneg etifeddiaeth, AISI 1045 yw gradd yr UD a 1.1191 yw'r rhif deunydd Ewropeaidd. Llun sy'n dweud CK45 a thystysgrif sy'n dweud bod C45E yn gofyn am yr un tiwb.
Pa gryfder cnwd ddylwn i ddylunio casgen hogi C45E iddo?
Cynlluniwch i gynnyrch yr amod danfon rydych chi'n ei archebu, nid un rhif sefydlog. Yn y cyflwr-cyflwynwyd +N (wedi'i normaleiddio) y llawr safonol yw ReH 340 MPa; +SR (straen-rhyddhawyd) yn rhoi tua 420 MPa; a +QT (wedi'i ddiffodd a'i dymheru), y mae'n rhaid i chi ei nodi ar wahân, fel arfer yn cyrraedd 490 MPa neu fwy. Defnyddio'r gwerth sengl anghywir yw achos mwyaf cyffredin casgen rhy fach neu rhy fawr.
EN 10305-1 neu EN 10305-4 - pa safon ydw i'n ei dyfynnu?
Mae'r ddau yn rhifynnau cyfredol 2016 ac mae'r ddau yn ymdrin â thiwb C45E oer di-dor wedi'i dynnu. Rhan 1 yw'r safon tiwb trachywiredd cyffredinol ar gyfer peirianneg fecanyddol; Rhan 4 yw'r is-systemau pŵer hydrolig a niwmatig, sy'n ychwanegu glendid turio, garwder arwyneb llymach a phrofion nad ydynt yn ddinistriol gorfodol. Ar gyfer casgen silindr sy'n dwyn pwysau, rhowch EN 10305-4; ar gyfer rhan fanwl gyffredinol, mae Rhan 1 yn ddigonol.
Pa oddefgarwch ID a gorffeniad arwyneb sydd gan diwb hogi C45E?
Y goddefiant turio rhagosodedig yw ISO H8, gyda H9 ar gael a H7 ar gyfer servo neu silindrau manwl uchel. Mae Honing yn darparu garwedd arwyneb o Ra 0.2 i 0.4 um; Mae sgifio a llosgi rholio (SRB) yn cyrraedd Ra 0.2 um neu well, gydag ongl deor croes o 30 i 45 gradd sy'n cadw iraid.
A ellir weldio tiwb honed C45E?
Ydy, ond mae'n ddur carbon canolig gyda'r hyn sy'n cyfateb i garbon o tua CE_IIW 0.56, felly mae angen ei gynhesu ymlaen llaw o 150 i 250 gradd C a lleddfu straen wedi'i weldio i osgoi cracio. Cadarnhewch yr union weithdrefn gyda'ch peiriannydd weldio, yn enwedig ar gyfer waliau trwm.
Beth yw terfynau maint tiwb honed EN 10305-1 C45E?
Mae EN 10305-1 yn cwmpasu tiwb di-dor wedi'i dynnu'n oer gyda diamedr allanol hyd at 380 mm. Ar gyfer casgenni hogi, mae'r amrediad turio ymarferol tua 20 i 400 mm, gyda thrwch wal fel arfer rhwng 2 a 40 mm a hyd at 12 m. Uwchben 380 mm OD, llwybrwch y gorchymyn i EN 10297-1.
A yw C45E yr un peth ag E355 ar gyfer casgen silindr?
Mae Rhif C45E (1.1191) yn ddur carbon gwres canolig ei drin gyda 0.42 i 0.50 y cant o garbon, tra bod E355 (1.0580) yn ddur adeileddol carbon isel. Gellir diffodd C45E, ei dymheru neu ei anwytho-ar gyfer rhannau traul; Dewisir E355 ar gyfer weldadwyedd a phwysau is. Nid ydynt yn gyfnewidiol, ac ni ddylid dyfynnu casgen a ddyluniwyd i un gwerth cnwd yn erbyn y llall.
