Pibell Llinell Dur Carbon API 5L L450

Pibell Llinell Dur Carbon API 5L L450

Mae L450 yn fath o ddur piblinell, sy'n perthyn i'r teulu dur aloi cryfder uchel-isel (HSLA), a ddefnyddir yn bennaf mewn piblinellau olew a nwy. Mae'r "L" yn ei enw yn sefyll am "Line Pipe," ac mae "450" ​​​​yn nodi cryfder cynnyrch lleiaf o 450 MPa (65,300 psi). Rhaid i'r deunydd hwn gydymffurfio â safonau ISO 3183 neu API 5L. Mae API 5L yn nodi bod yn rhaid i gyfansoddiad cemegol L450 reoli'r cynnwys carbon (C) i Llai na neu'n hafal i 0.16%, y cynnwys manganîs (Mn) i Llai na neu'n hafal i 1.60%, ac ychwanegu symiau hybrin o niobium (Nb) a fanadium (V) i wella caledwch.
Anfon ymchwiliad
Sgwrs Nawr
Disgrifiad

Mae L450 yn radd dur piblinell cryfder uchel a bennir yn API 5L. Mae'r llythyren "L" yn cynrychioli dur pibell llinell, tra bod "450" ​​yn nodi cryfder cynnyrch lleiaf o 450 MPa, sef tua 65.3 ksi ac yn cyfateb i Radd X65.

Trwy ficroaloio â niobium, vanadium, a thitaniwm, ynghyd â rholio ac oeri rheoledig (TMCP), mae L450 yn datblygu microstrwythur graen mân sy'n darparu cydbwysedd rhagorol o gryfder uchel, caledwch tymheredd isel, a weldadwyedd maes.

Mae GNEE Pipe yn cyflenwi pibell llinell API 5L L450 (X65) mewn ffurflenni cynhyrchu di-dor (SMLS), ERW, a LSAW, yn bennaf o ran ansawdd PSL2, wedi'u hardystio yn unol â safonau API 5L a GB / T 9711.

Angen dyfynbris ar gyfer eich prosiect? Anfonwch eich gradd, lefel PSL, maint, a maint. Bydd ein peirianwyr yn cadarnhau manylebau a chyflwyno o fewn 24 awr.



Manylebau Allweddol

Paramedr Manyleb
Safonol API 5L (argraffiad diweddaraf) / GB/T 9711
Gradd L450 / X65
Lefel PSL PSL2 fel safon, PSL1 ar gael ar gais
Amod Cyflwyno (PSL2) X65M (TMCP) neu X65Q (wedi'i ddiffodd a'i dymheru)
Ffurflenni Cynhyrchu Di-dor (SMLS), ERW/HFW, LSAW
Ystod Maint NPS 2" - 56" (OD 60.3 - 1422 mm)
Hyd SRL 5.8-6.0 m, DRL 11.8-12.0 m, neu hyd sefydlog fesul archeb
Diwedd Pennau beveled (BE), pennau plaen (PE), wedi'u edafu a'u cyplysu ar gais
Dogfennaeth EN 10204 Tystysgrif Prawf Melin Math 3.1; arolygiad trydydd parti -ar gael

Pwysig:Yn ôl API 5L 46th Edition, dylai "X65 PSL2" nodi'r amod dosbarthu. Rhaid cynnwys yr ôl-ddodiad M neu Q ar orchmynion prynu er mwyn osgoi amwysedd.



Nodweddion Materol

Mae API 5L X65 yn cyflawni ei gryfder uchel trwy-cemeg carbon isel, microaloio, a phrosesau gweithgynhyrchu rheoledig.

  • Cynnwys carbon isel:Llai na neu'n hafal i 0.12% ar gyfer X65M (TMCP), Llai na neu'n hafal i 0.18% ar gyfer X65Q.
  • Ffosfforws isel:Llai na neu'n hafal i 0.025% ar gyfer PSL2.
  • sylffwr isel:Llai na neu'n hafal i 0.015% ar gyfer PSL2; gall gofynion gwasanaeth sur gyfyngu sylffwr i Llai na neu'n hafal i 0.003%.
  • Elfennau micro-aloi:Niobium, vanadium, a thitaniwm gyda Nb + V + Ti cyfun Llai na neu'n hafal i 0.15%.

Mae'r cyfansoddiad rheoledig a TMCP neu quench-a-proses tymer yn darparu'r manteision perfformiad canlynol:

  • Cadernid tymheredd isel rhagorol gyda dilysiad effaith rhicyn Charpy V.
  • Straen a reolir-ymddygiad caledu gydag arenillion i-cymhareb tynnol Llai na neu hafal i 0.93 ar gyfer rhaglenni PSL2.
  • Weldadwyedd da gyda CE IIW Llai na neu'n hafal i 0.43 a Pcm Llai na neu'n hafal i 0.25.
  • Rheoli caledwch Llai na neu'n hafal i 250 HV10 (Llai na neu'n hafal i 248 HV10 ar gyfer gwasanaeth sur).



Siart Maint (SMLS / ERW)

Mae dimensiynau safonol yn seiliedig ar ASME B36.10M. Mae trwch waliau trymach a dimensiynau arferol ar gael ar gais.

NPS OD (mm) Trwch wal (mm) Atodlen Pwysau (kg/m) Ffurf
2" 60.3 3.91 / 5.54 SCH 40/80 5.44 / 7.48 SMLS / ERW
3" 88.9 5.49 / 7.62 SCH 40/80 11.29 / 15.27 SMLS / ERW
4" 114.3 6.02 / 8.56 SCH 40/80 16.07 / 22.32 SMLS / ERW
6" 168.3 7.11 / 10.97 SCH 40/80 28.26 / 42.56 SMLS / ERW
8" 219.1 8.18 / 12.70 SCH 40/80 42.55 / 64.64 SMLS / ERW
10" 273.1 9.27 / 12.70 SCH 40/XS 60.31 / 81.55 SMLS / ERW

Ar gyfer NPS Llai na neu'n hafal i 10", mae SCH 80 yn cyfateb i XS. Ar gyfer NPS 12" ac uwch, mae SCH 80 ac XS yn ddynodiadau gwahanol. Mae meintiau LSAW o NPS 16" i 56" ar gael ar gais.



Paramedrau Technegol: L450 (X65) PSL1 vs PSL2

Eiddo API 5L X65 PSL1 API 5L X65 PSL2 (Argymhellir)
Cryfder Cynnyrch (munud) 450 MPa (65,300 psi) 450 MPa (65,300 psi)
Cryfder Cynnyrch (uchafswm) Heb ei nodi 600 MPa (87,000 psi)
Cryfder tynnol (min) 535 MPa (77,600 psi) 535 MPa (77,600 psi)
Cryfder tynnol (uchafswm) Heb ei nodi 760 MPa (110,200 psi)
Profi Effaith Ddim yn ofynnol Prawf rhicyn V-Charpy gorfodol
Cyfwerth â Charbon Ddim yn ofynnol Llai na neu'n hafal i 0.43
Sensitifrwydd Crac (Pcm) Ddim yn ofynnol Llai na neu'n hafal i 0.25
Caledwch Heb ei nodi Llai na neu'n hafal i 250 HV10
Sylffwr (uchafswm) 0.030% 0.015%
ffosfforws (uchafswm) 0.030% 0.025%
Amod Cyflwyno Heb ei gyfyngu M (TMCP) neu Q (Quenched & Tempered)
Olrheiniadwyedd Safonol Gwres llawn-i-olrheiniadwyedd pibellau
NDT Arolygiad sylfaenol 100% UT neu RT



Profi Ansawdd



Mae pob pibell llinell L450 (X65) yn cael ei archwilio'n llym cyn ei anfon:

  • Profi hydrostatig 100% o bob cymal.
  • Charpy V-profion effaith notch ar gyfer PSL2.
  • Profi tynnol a chaledwch yn unol â gofynion PSL.
  • Profi gwythiennau weldio a chorff pibellau yn uwchsonig lle bo angen.
  • Archwiliad trydydd parti gan SGS, Bureau Veritas, Lloyd's, neu asiantaethau a benodwyd gan gwsmer.



Prosesau Cynhyrchu



Di-dor (SMLS)



Mae pibell X65 di-dor yn cael ei gynhyrchu trwy dyllu a rholio poeth, ac yna triniaeth wres yn unol â'r cyflwr dosbarthu penodedig. Fe'i cyflenwir yn gyffredin mewn cyflwr Q ar gyfer cymwysiadau gwasgedd uchel megis llinellau chwistrellu nwy a chodwyr alltraeth.



LSAW (Weldio Arc Tanddwr Hydredol)



Cynhyrchir pibell LSAW gan ddefnyddio technoleg ffurfio JCOE neu UOE, ac yna weldio arc tanddwr mewnol ac allanol. Mae ehangu oer yn gwella cywirdeb dimensiwn ac yn lleihau straen gweddilliol, gan ei wneud yn addas ar gyfer piblinellau mawr diamedr ar y môr a phrosiectau cefnffyrdd.



ERW / HFW (Weldio Amledd Uchel-)



Mae ERW/HFW yn ddatrysiad cost-effeithiol ar gyfer piblinellau diamedr bach a chanolig. Mae weldio amledd uchel yn cynhyrchu sêm weldio lân heb fetel llenwi, ac mae triniaeth wres wedi'i ôl-weld yn gwella gwydnwch weldio.

API L450 line pipe process line



Opsiynau Cotio 3PE & FBE



3PE (Tair-Polyethylen Haen)



Defnyddir 3PE yn eang ar gyfer piblinellau claddedig. Mae'n cyfuno paent preimio FBE, haen gludiog, ac amddiffyniad allanol HDPE i ddarparu ymwrthedd tymor hir yn erbyn cyrydiad pridd a lleithder.



FBE (Epocsi wedi'i Bond Cyfuno)



Mae cotio FBE yn darparu adlyniad rhagorol ac ymwrthedd datgysylltiad cathodig, gan ei gwneud yn addas ar gyfer amgylcheddau alltraeth a llaith.



Leinin Epocsi Mewnol



Mae cotio epocsi mewnol yn creu arwyneb llyfn, yn lleihau colledion ffrithiant, yn gwella effeithlonrwydd llif, ac yn amddiffyn rhag cyrydiad mewnol.

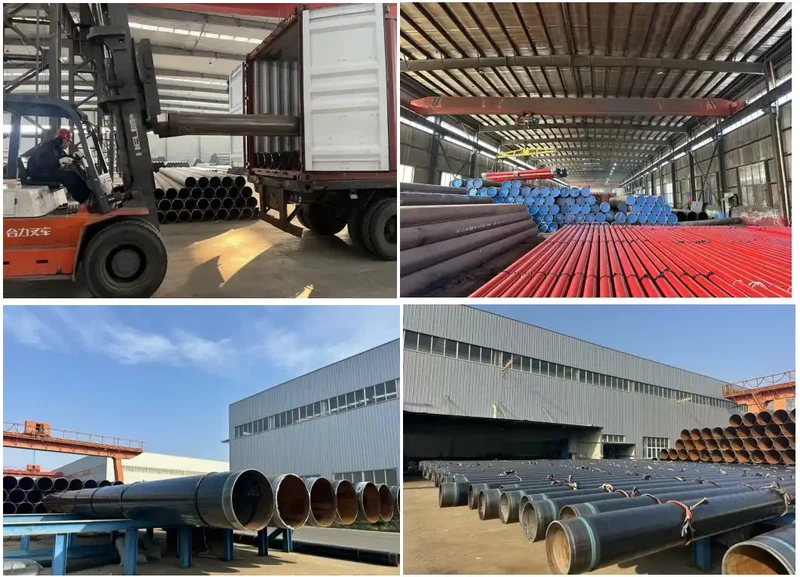

L450 3PE and FBE pipline factory



Pecynnu a Llongau



  • Diogelu diwedd:Mae capiau plastig trwm neu amddiffynwyr befel metelaidd yn atal difrod wrth lwytho a chludo.
  • Amddiffyn rhag cyrydiad:Mae pibellau noeth wedi'u gorchuddio â farnais gradd gwrth-rhwd allforio. Mae pibellau wedi'u gorchuddio yn cael eu trin â slingiau neilon a chynheiliaid amddiffynnol.
  • Dulliau cludo:Llongau breakbulk ar gyfer prosiectau mawr a llongau cynhwysydd am hyd safonol.

Mae llwybrau cludo rheolaidd yn cynnwys Santos, Callao, Valparaiso, a Buenos Aires. Mae atebion CFR cystadleuol ar gael ar gyfer prosiectau piblinell rhyngwladol.

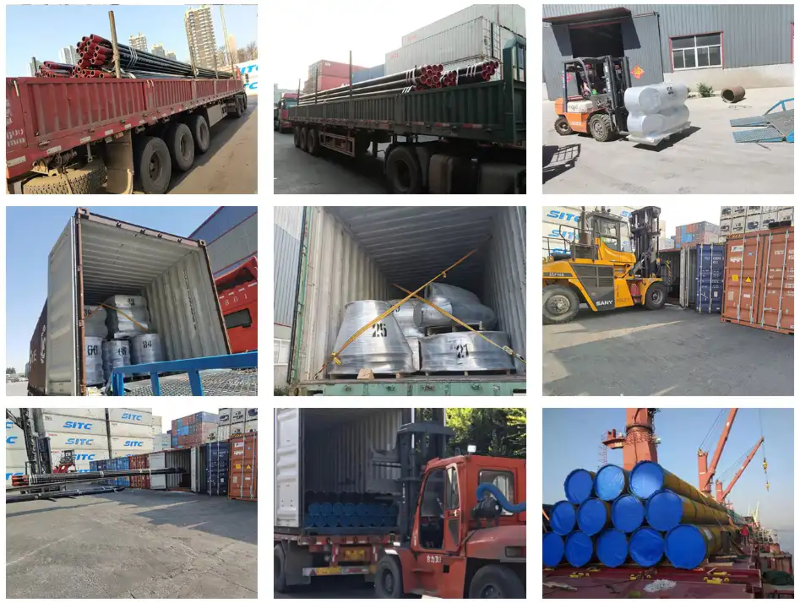

Packaging and shipping of API 5L L450 Pipe for high pressure gas transportation

Cyflenwad Dibynadwy i Hybiau Ynni De America!Llwybrau logisteg optimeiddio i Brasil, Chile, a'r Ariannin. Peidiwch â gadael i oedi logisteg atal eich prosiect.Gwiriwch Ein Amserlen Gynhyrchu Gyfredol



Pibell Llinell API 5L MTC

API 5L MTC



Cwestiynau Cyffredin



Ydy L450 yr un peth â X65?



Oes. Mae L450 a X65 yn ddau ddynodiad o'r un radd API 5L. Mae L450 yn cynrychioli'r cryfder cynnyrch lleiaf yn MPa, tra bod X65 yn cynrychioli'r gwerth ksi cyfatebol.



Pam mae PSL2 yn cael ei argymell ar gyfer L450?



Mae PSL2 yn darparu rheolaeth gemegol llymach, profion effaith gorfodol, terfynau cryfder mwyaf, olrheiniadwyedd llawn, a phrofion nad ydynt yn ddinistriol 100%, gan ei gwneud yn addas ar gyfer ceisiadau piblinell heriol.



Pa amod cyflenwi ddylwn i ei nodi ar gyfer X65 PSL2?



Nodwch X65M ar gyfer pibell wedi'i rholio'n thermomecanyddol neu X65Q ar gyfer pibell wedi'i diffodd a'i thymheru. Mae X65M yn gyffredin i ERW a LSAW, tra bod X65Q yn aml yn cael ei ddefnyddio ar gyfer cymwysiadau di-dor.



Beth yw'r gofyniad effaith Charpy ar gyfer L450?



Mae'r gofyniad effaith yn dibynnu ar faint y bibell, gradd, a thymheredd prawf a bennir yn y gorchymyn. Gwerthoedd nodweddiadol yw tua 27 J ar 0 gradd, ond dylid cadarnhau gofynion y prosiect cyn archebu.



Allwch chi gyflenwi haenau ar gyfer gwasanaeth claddedig?



Oes. Gall GNEE Pipe ddarparu 3LPE, FBE, ac atebion cotio epocsi mewnol yn unol â manylebau'r prosiect.



Cyfeiriadau



  • Manyleb API 5L - Manyleb ar gyfer Pibell Llinell (PSL1 / PSL2), 46th Edition.
  • GB/T 9711 - Diwydiannau Petroliwm a Nwy Naturiol: Pibellau Dur ar gyfer Systemau Cludo Piblinellau.
  • ASME B36.10M - Pibell Dur Gyr Wedi'i Weldio a Di-dor.
  • EN 10204 - Cynhyrchion Metelaidd: Mathau o Ddogfennau Arolygu.



Gofyn am Ddyfynbris



Anfonwch eich gradd L450 / X65, lefel PSL, cyflwr cyflwyno (M neu Q), ffurf gynhyrchu, maint, trwch wal, hyd, gofynion cotio, a maint i'n tîm peirianneg.

Byddwn yn cadarnhau manylebau, argaeledd, ac amserlen ddosbarthu o fewn 24 awr.
